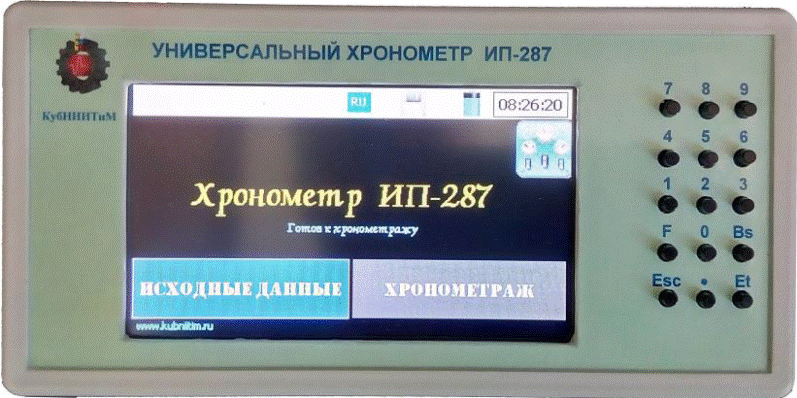

Универсальный
хронометр ИП-287
Прибор ИП-287 предназначен для проведения эксплуатационно-технологической
оценки и регистрирует во встроенной энергонезависимой памяти:
- дату и место испытаний;
- вид работы;
- состав, наименование и марку
испытуемой машины, МТА;
- условия испытаний (фон);
- режим работы машины, МТА;
- число обслуживающего персонала;
- размер убранного (обработанного)
участка.
- продолжительность элементов времени
смены.
Обеспечивает:
- установку и отображение текущих времени и даты;
- отображение в строке состояния
подключенных устройств;
- отображение состояния заряда
аккумуляторной батареи;
- отображение элементов времени
смены;
- отображение вида выполняемой
операции;
- отображение длительности
выполняемой операции;
- общее время смены;
- передачу сохраненных данных на
персональный компьютер по кабелю, через порт USB;
- определение длины гона и площади
убранного (обработанного) участка с помощью встроенного модуля спутниковой навигации
GPS, ГЛОНАСС.
Основные
технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
5 |
|
Потребляемая мощность, Вт |
2 |
|
Емкость встроенного Li-Io аккумулятора, мА/ч |
не менее 2500 |
|
Диапазон рабочих температур, °С |
от 0 до +50 |
|
Емкость энергонезависимой памяти flash, Мбайт SD-карта, Гбайт |
1 не более 2 |
|
Габаритные размеры, мм |
170х84х34 |
|
Масса, кг |
0,4 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

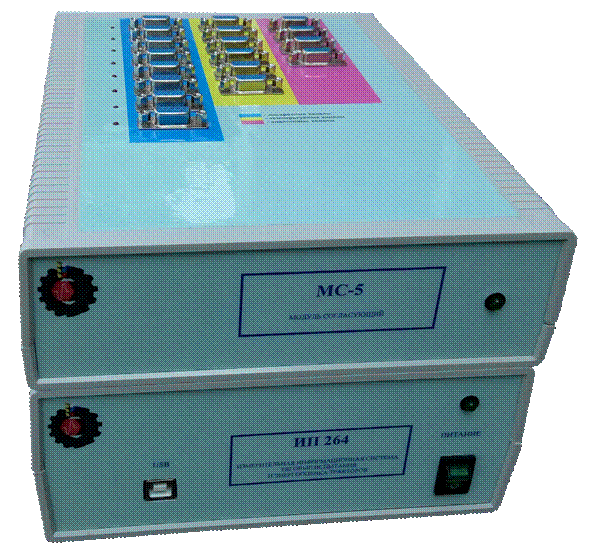

Измерительная информационная система ИП-264
Предназначена для научно-исследовательских, и испытательских целей, а также энергетической, эксплуатационно-технологи-ческой оценок машин и тяговых испытаний тракторов. Обеспечивает прием дискретных и аналоговых сигналов от первичных преобразователей любого типа.
Система является аналогичной по возможностям и сфере применения ИИС ИП 238М. Отличительной особенностью этой системы является разделение электронного блока обработки сигналов первичных преобразователей и обрабатывающего компьютера, что делает систему компактной и гибкой. Связь между электронным блоком и компьютером может осуществляться через кабель последовательного интерфейса (ИП-264), или беспроводным способом по радиоканалу 433МГц (ИП 264БС). В полный комплект системы входит ноутбук с программным обеспечением.
Количество измерительных каналов согласуется с заказчиком.
Краткая техническая характеристика
в базовой комплектации
|
Число каналов для тензодатчиков, шт. |
2 |
|
питание тензомоста |
0…+10В@ 40ма |
|
входное сопротивление |
20 МОм |
|
разрядность АЦП |
24 бит |
|
частота выборки |
10 выб./сек |
|
Число температурных каналов, шт |
6 |
|
тип термопреобразователя сопротивления |
ГОСТ 6651-94 |
|
Число дискретных каналов, шт. |
8 |
|
Напряжение питания, В |
10 … 30 |
|
Потребляемая мощность, Вт |
20 |
|
Рабочие условия эксплуатации: - температура окружающей среды, 0С |
от 0 до 50 |
|
Габаритные размеры, мм |
200х280х80 |
|
Масса, кг |
2,0 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

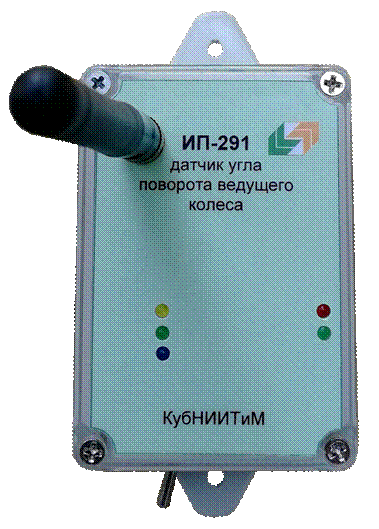

Инерциальный датчик угла поворота ведущего
колеса ИП-291
Датчик ИП-291 предназначен для определения угла поворота ведущего колеса агрегата. Это позволяет определить буксование ведущих колёс тракторов сельскохозяйственного назначения при проведении различных видов испытаний.
Принцип действия датчика основан на использовании инновационных интегральных микросхем использующих инерцию для определения положения объекта в пространстве по 9 осям. В отличие от предыдущей модели датчика (ИП-268), в новой разработке отсутствуют вращающиеся детали, нет необходимости создавать сложные крепления, обеспечивающие отсутствия вращения корпуса датчика, а передача данных осуществляется по радиоканалу на частоте 433 МГц. Питание осуществляется от встроенного Li-Io аккумулятора обеспечивающего непрерывную работу не менее 15 часов. Подключается датчик ИП-291 к системе ИП-264 со встроенным беспроводным модулем ИП-294 или непосредственно к компьютеру или ноутбуку через модуль радиосвязи ИП-295.
Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
5 В |
|
Потребляемая мощность, Вт |
2 |
|
Ёмкость встроенного Li-Io аккумулятора, мА/ч |
2500 |
|
Точность определения угла поворота, град |
1 |
|
Дискретность определения угла поворота, град |
от 5 до 10 |
|
Тип интерфейса связи |
Радиоканал на частоте 433МГц |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

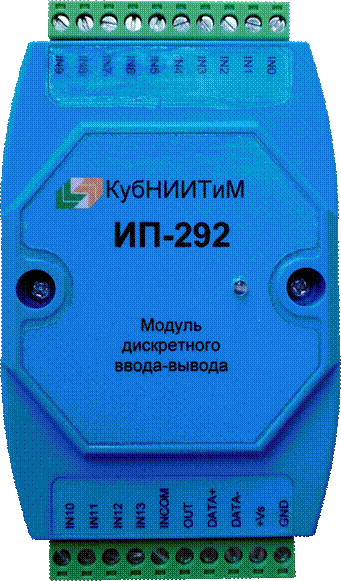

Модуль сбора данных ИП-292
Модуль ИП-292 предназначен для приёма дискретных сигналов от первичных преобразователей с импульсным выходом. Модуль может устанавливаться в качестве штатного модуля вместо I-7041 в измерительной системе ИП-264.
Особенностью модуля является возможность измерения в реальном режиме времени количества и длительности импульсов поступающих от первичных преобразователей (датчиков) между опросами со стороны измерительной системы. Благодаря этой возможности, в качестве канала связи между управляющим компьютером и измерительной системой можно использовать не только кабель USB, но и радиомодули на различной несущей частоте, WiFi или GSM, так как задержка между опросом модуля и получением ответа от него перестаёт иметь значение. Модуль имеет один дискретный выход для управления различными исполнительными механизмами.
Модуль поддерживает расширенный набор команд протокола DCON.
Основные технические
характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
от 10 до 30 |
|
Потребляемая мощность, Вт |
2 |
|
Количество дискретных входов, шт |
14 |
|
Количество дискретных выходов, шт |
1 |
|
Точность определения периода дискретного импульса, с |
0.001 |
|
Частота счётчика входного сигнала, не менее, имп/с |
1000 |
|
Ёмкость счётчиков, имп |
4294967295 |
|
Интерфейс |
RS-485 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

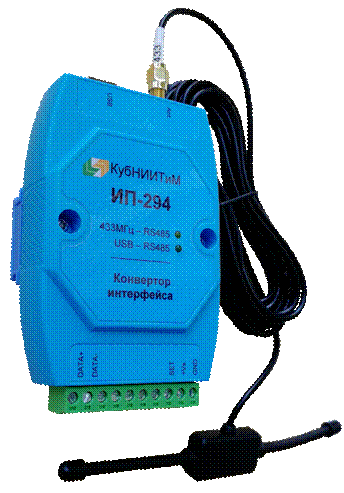

Конвертор интерфейса с модулем беспроводной связи ИП-294
Модуль ИП-294 предназначен для организации соединения управляющего компьютера с измерительными модулями объединенными между собой с помощью промышленного интерфейса RS-485, через радиосеть частотой 433 МГц или через виртуальный последовательный порт USB-COM.
Благодаря использованию модуля в составе измерительной системы ИП-264 появляется возможность организации соединения измерительных модулей внутри системы и беспроводных первичных преобразователей с одну информационную сеть. Также появляется возможность подключения управляющего компьютера к системе ИП-264 с помощью кабеля или беспроводного канала связи через модуль радиосвязи ИП-295. Модуль имеет стандартный форм-фактор и может устанавливаться на DIN-рейку.
Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
от 10 до 30 |
|
Потребляемая мощность, Вт |
3 |
|
Проводной интерфейс |
USB, RS-485 |
|
Беспроводной интерфейс |
Радиоканал
на частоте 433МГц |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

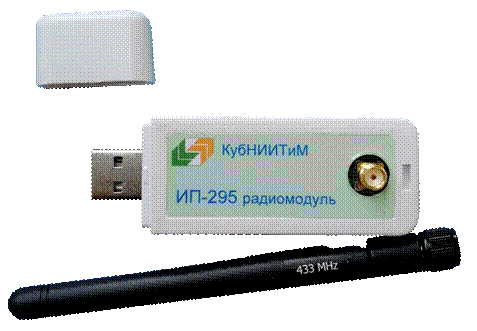

Модуль беспроводной связи ИП-295
Модуль ИП-295 предназначен для подключения управляющего компьютера к беспроводной сети 433 МГц для установления связи с беспроводными первичными преобразователями и, через модуль ИП-294, с различными модулями сбора данных измерительной системы ИП-264.
Особенностью модуля является его исполнение в виде «флешки», устанавливаемой в USB-порт управляющего компьютера. Благодаря такому решению модуль не требует внешнего источника питания и имеет компактные размеры.
Основные технические
характеристики
|
Наименование |
Значение |
|
Напряжение питания (от порта USB), В |
5 |
|
Потребляемая мощность, Вт |
2 |
|
Проводной интерфейс |
USB |
|
Беспроводной интерфейс |
Радиоканал
на частоте 433МГц |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

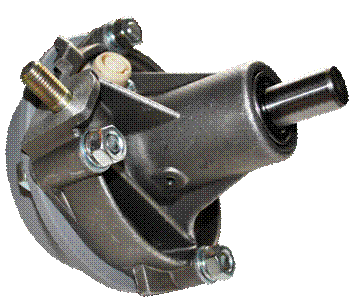

Датчик оборотов
ведущего колеса ИП-268
Предназначен для измерения частоты вращения ведущих колес тракторов и
сельскохозяйственных машин.
Выходной
сигнал датчика дает возможность для вычисления количества оборотов, расстояния
и скорости, ускорения (измерения зависят
от скольжения и динамической окружности колеса).
Удобен в эксплуатации благодаря небольшим размерам и весу.
По
согласованию с заказчиком возможно задание и другого количества импульсов на
оборот.
Краткая
техническая характеристика
|
● Количество импульсов на
оборот 45 |
|
● Напряжение питания от 8
до 30 В; |
|
● Габаритные размеры (без
муфты) 125×121×132мм; |
|
● Масса 1,65кг. |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

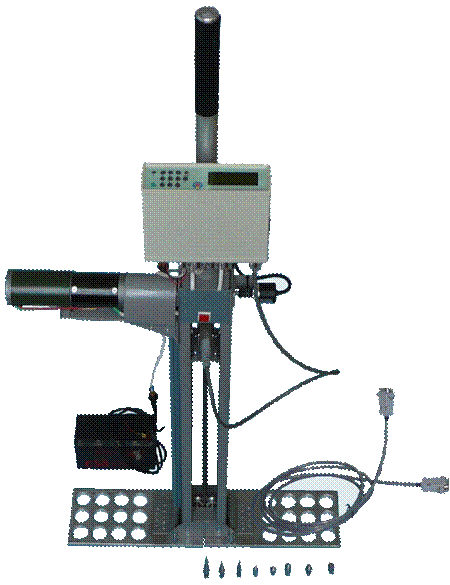

Электронный
измеритель твердости почвы ИП-271
Электронный измеритель
твердости почвы ИП-271 предназначен для измерения твердости почвы при
погружении плунжера на глубину до
ИП-271 позволяет выполнять следующие функции:
– выбор режима функционирования ИП-271;
– измерение силы сопротивления почвы при вертикальном погружении в нее плунжера;
– отображение результатов измерений на жидкокристаллическом индикаторе;
– сохранение информации в энергонезависимой памяти;
– передача информации в персональный компьютер для дальнейшей обработки результатов измерений.
Основные технические характеристики ИП-271
|
Наименование
показателя |
Значение
показателя |
|
Тип устройства |
Мобильный |
|
Напряжение электропитания, В |
12 |
|
Количество опытов, сохраняемых в
энергонезависимой памяти, шт. |
не менее 260 |
|
Глубина погружения плунжера в
почву, мм |
От 0 до 400 |
|
Диапазон измерений силы
сопротивления почвы плунжеру, МПа |
От 0 до 20 |
|
Погрешность измерения силы сопротивления
почвы плунжеру, %, не более |
0,5 |
|
Датчик измерений твердости почвы |
Тензометрический |
|
Датчик измерений хода погружения
плунжера в почву |
Оптический энкодер |
|
Интервал измерений хода
погружения плунжера в почву, мм |
10 |
|
Абсолютная погрешность измерения
интервала погружения плунжера в почву, мм, не более |
± 1,5 |
|
Площадь поперечного сечения
плунжера, см2 |
0,5; 1,0 |
|
Привод |
Реверсивный мотор- редуктор |
|
Средняя скорость погружения
плунжера в почву, м·с-1 |
0,01 |
|
Габаритные размеры устройства, мм: – высота – ширина – длина |
1160 380 180 |
|
Обслуживающий персонал, чел. |
1 |
|
Масса твердомера, кг |
22 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

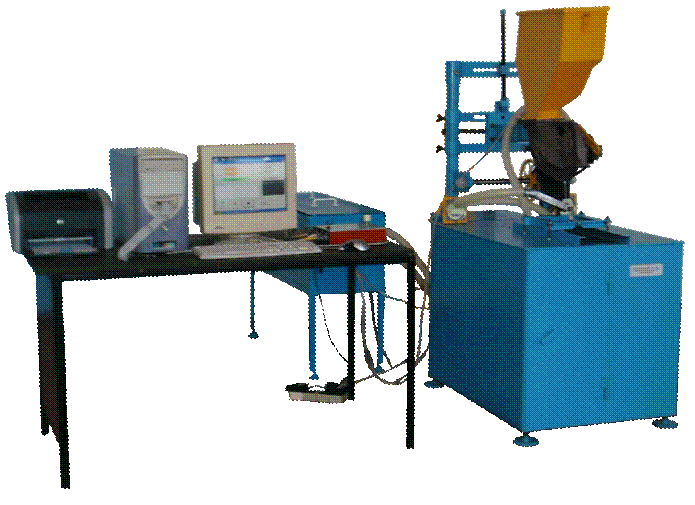

Стендовое оборудование
ИУ 91
Стенд ИУ 91 предназначен для ускоренных стендовых испытаний высевающих аппаратов сеялок точного высева.
Оцениваемые
показатели работы высевающего аппарата
Фактический высев семян, шт. на погонный метр
Отклонение фактического высева семян от заданной нормы, %
Фактический средний интервал между высеваемыми семенами, см
Стандартное отклонение, ± см
Коэффициент вариации, %
Доля интервалов, характеризующих двойной высев семян, %
Доля интервалов, характеризующих пропуски межу семенами, %
Технические характеристики
|
Тип привода высевающих аппаратов |
Электромеханический |
|
Напряжение питания, В |
220 |
|
Потребляемый ток электродвигателя, А |
не более 3,0 |
|
Пределы измерения частоты вращения диска высевающего аппарата, об.·мин-1 |
от 10 до 150 |
|
Разрежение в высевающем аппарате, кПа |
от 1 до 10 |
|
Абсолютная погрешность измерения периода вращения диска высевающего аппарата, мс |
не более ± 0,1 |
|
Абсолютная погрешность измерения интервалов времени между семенами, мс |
не более ±0,2 |
|
Относительная погрешность регулирования частоты вращения вала электродвигателя при помощи однофазного тиристорного электропривода, % |
не более ± 2,5 |
|
Тип датчика регистрации пролета семян |
пьезокристаллический |
|
Минимальный интервал времени для регистрации семян между их пролетами, мс |
от 1 до 2 |
|
Разрежение в инжекционной камере, кПа |
от 1 до 10 |
|
Относительная погрешность измерения разрежения вакуумметрами, % |
не более ± 2,5 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

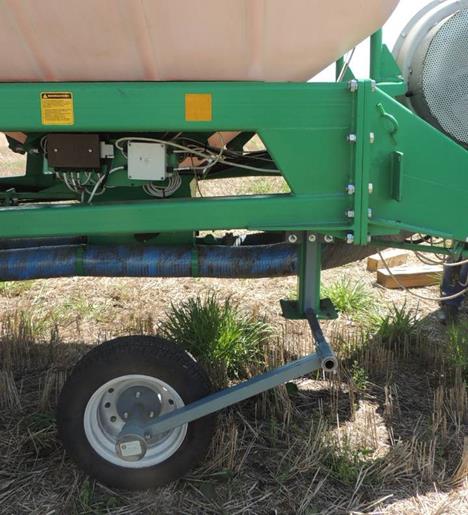

Измеритель пройденного пути ИП-266
Измеритель ИП-266 предназначен для определения пройденного пути, скорости движения агрегата, буксования и производительности при испытаниях с/х техники в соответствии с действующими межгосударственными стандартами на методы испытаний. Конструкция измерителя пройденного пути ИП-266 позволяет оперативно монтировать его на любой тип машин.
Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
9-30 |
|
Потребляемая мощность, Вт |
не более 1 |
|
Количество импульсов за один оборот, ед. |
45 |
|
Температура окружающей среды, °С |
от +1 до +60 |
|
Габаритные размеры, мм |
990×650×1000 |
|
Масса, кг |
не более 30 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru

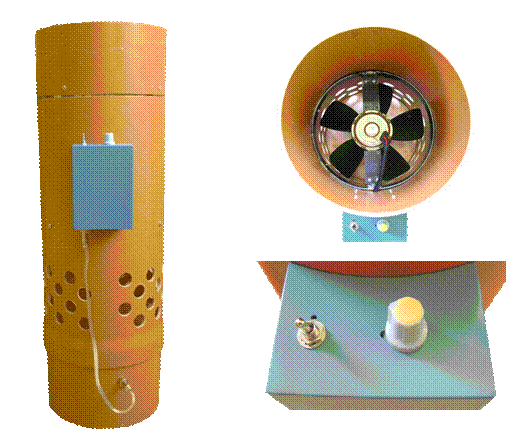

Сепаратор потерь зерна РМ-228
Сепаратор РМ-228 предназначен для очистки проб зерна при экспресс-оценках зерноуборочных комбайнов. Для удобства транспортировки и обслуживания сепаратор разделен на три части, которые во время работы собираются в единую конструкцию. В верхней части размещается сито, в которое помещаются пробы зерна с примесями. В средней части размещен вентилятор для создания необходимого воздушного потока. Сбоку установлен блок с регулятором мощности MP303F, предназначенный для регулировки частоты вращения вентилятора. В нижней части установлен аккумулятор.
Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания, В |
12 |
|
Емкость аккумулятора, А/ч |
7,2 |
|
Габаритные размеры, мм |
200×245×640 |
|
Вес, кг |
7,2 |
Разработчик: КубНИИТиМ
Контакты:
т. (86195)36159 ф. (86195)36605
E-mail: director@kubniitim.ru
